Step Feeder, modelo “SF”

O “Step Feeder” é uma máquina desenvolvida para trabalhar como transportador/unitizador de toras, utilizado para o transporte e alimentação de um centrador carregador de torno desfolhador e apresenta como grande vantagem a garantia de unitização das toras transportadas e baixa necessidade de manutenção por apresentar conjuntos simplificados e com poucos componentes móveis sendo ainda, de fácil operação e baixo consumo de potência.

A máquina é composta por dois conjuntos principais:

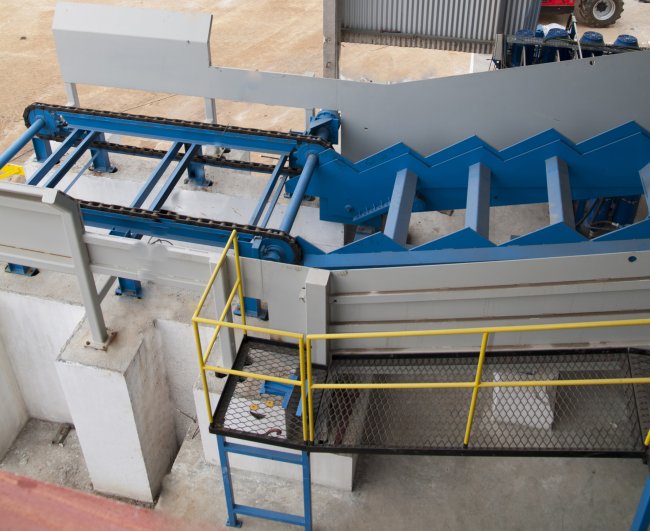

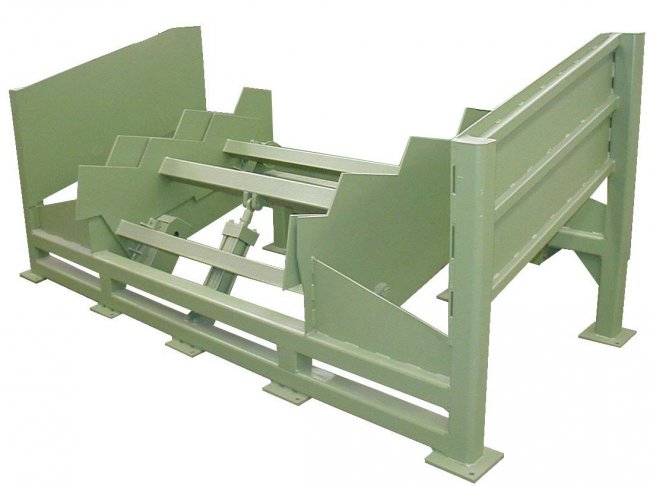

Alimentador/Unitizador de toras: É responsável pelo transporte das toras desde o depósito de toras até o centrador, bem como pela unitização destas toras de modo a garantir que sejam entregues uma a uma no centrador. O alimentador/unitizador é formado por uma “escada fixa”, que é responsável pela acomodação das toras unitizadas até que sejam posicionadas no centrador e por uma “escada móvel”, que é responsável pela entrega da tora ao centrador e também pelo transporte das toras do deposito até o centrador. O movimento da “escada móvel” é feito por meio de um cilindro hidráulico, que a desloca em movimento ascendente em relação a “escada fixa”. A cada ciclo de movimento da “escada móvel”, a tora do degrau mais alto da “escada fixa” é entregue ao centrador, as toras dos degraus intermediários são posicionadas um degrau acima da posição onde estavam acomodadas e uma nova tora é acomodada no primeiro degrau, trazida do depósito de toras.

Depósito de toras: Este conjunto funciona como um depósito de toras, que ficam estocadas até que entrem no alimentador/unitizador, o transporte é feito por meio de correntes transportadoras apoiadas em guias. A estrutura é reforçada com vigas em “U” e o movimento das correntes transportadoras é feito por um moto-redutor hidráulico acoplado por engrenagens e correntes.

Dados Técnicos
Comprimento máximo da tora: 1.400 a 3.300 mm
Diâmetro máximo da tora: até 900 mm
Velocidade de transporte no alimentador (escada): 12 toras/min
